나. 제품 개관

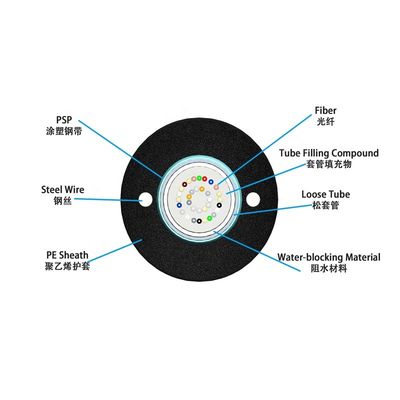

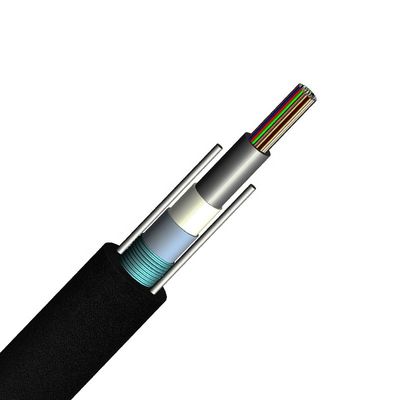

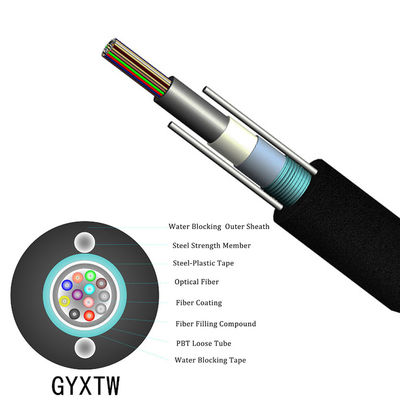

중심관 건설, 젤리 컴파운드는 이행했고 블로킹 테이프와 강철 줄자를 급수한 후, PE 외부 쉬스가 두가지 강선 강도 요소와 합병했습니다.
II. 특징
1. 낮은 분산과 희석
2. 적절한 설계, 섬유 초과 길이에 대한 정밀 제어와 특징적 연선 공정은 더 케이블을 제공합니다
3. 우수한 기계적이고 환경적 특성
4. 소형 구조와 밝기, 탄력적이고 좋은 절곡 저항성 성능
5. 작은 케이블 직경, 광 케이블 체중, 자립하는 것으로
6. 작동 온도 : -40 ~ +60 Ｃ
튜브에 든 채료는 자연입니다. 그리고 강관에서 섬유색은 1 번 파란색에서 시작합니다
| 아니오. | 1 | 2 | 3 | 4 | 5 | 6 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 그레이 | 백색 |
| 아니오. | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 빨강 | 검정색 | 노랑색 | 자줏빛 | 분홍색 | 물 |
| 아니오. | 13 | 14 | 15 | 16 | 17 | 18 |
| 색 | 푸른 S100 | 오렌지 S100 | 녹색 S100 | 브라운 S100 | 회색 S100 | 하얀 S100 |
| 아니오. | 19 | 20 | 21 | 22 | 23 | 24 |
| 색 | 빨간 S100 | 성질 S100 | 노란 S100 | 자주빛 S100 | 핑크색 S100 | 연한 녹청색 S100 |
상술
| SN | 항목 | 유닛 | 가치 | ||
| 1 | 섬유의 번호 | 총수 | 4/6 | 8/12 | 24 |
| 2 | 튜브 직경 | 총수 | 2.2 | 2.4 | 3.2 |
| 3 | 케이블 지름(±5%) | 밀리미터 | 8.5 | 8.7 | 9.5 |
| 4 | 케이블 중량(±10%) | 킬로그램 / 킬로미터 | 72 | 74 | 87 |
| 5 | 단기간 긴장 | 엔 | 1500 | ||
| 6 | 단기간 분쇄 | N/100mm | 1000 | ||
광케이블의 특성
1 민. 설치를 위한 반지름을 만곡시키기
| 정전기 | 15 Ｘ 케이블 직경 |
| 원동력 | 20 Ｘ 케이블 직경 |
2.응용 온도
| 범위조작 | - 40C ~ +60C |
| 설치 | -10C ~ +60C |
| 저장 / 운송 | - 40C~ +60C |
3.기계적인 주요 부분 & 환경 성과가 시험을 받습니다
| 항목 | 검사 방법 | 수용 조건 |
| 인장 강도 국제전기기술위원회 60794-1-2-E1 | - 로딩되세요 : 단기간 긴장 - 케이블의 길이 : 약 50m - 로드 시간 : 1 분 |
- 섬유 변형 파운드 0.6% - 어떤 파이버 차단과 어떤 덮개 손상. |
| 크러쉬 검사 IEC 60794-1-2-E3 |
- 로딩되세요 : 단기간 분쇄 - 로드 시간 : 1 분 |
- 손실량 변화 파운드 0.1dB@1550nm - 어떤 파이버 차단과 어떤 덮개 손상. |
광섬유의 특성
G652D 섬유 정보
| 모드 필드 직경 (1310nm) | 9.2mm±0.4mm |
| 모드 필드 직경 (1550nm) | 10.4mm±0.8mm |
| 케이블 섬유 (lcc)의 사고 방식을 자르느요 | lb1260nm |
| 1310nm에 있는 희석 | lb0.36dB/km |
| 1550nm에 있는 희석 | lb0.22dB/km |
| 1550nm (100번 전환, 30 밀리미터 반지름)에 있는 휨 손실 | 1339nm에 대한 더 레인지 1288년에 lb0.05dB 분산 : lb3.5ps/ (나목텀) |
| 1550nm에 있는 분산 | lb18ps/ (나목텀) |
| 제로 분산 파장에 있는 분산 기울기 | lb0.092ps/ (nm2okm) |
