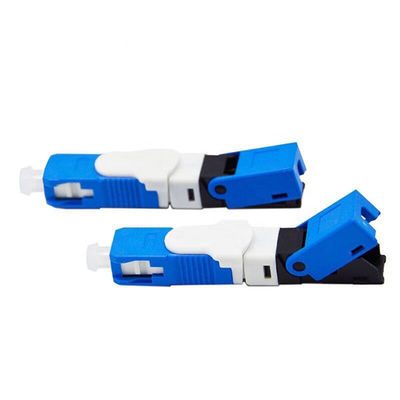

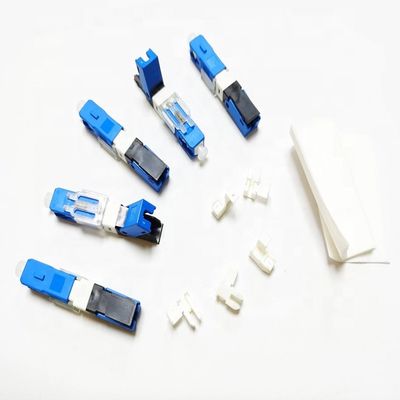

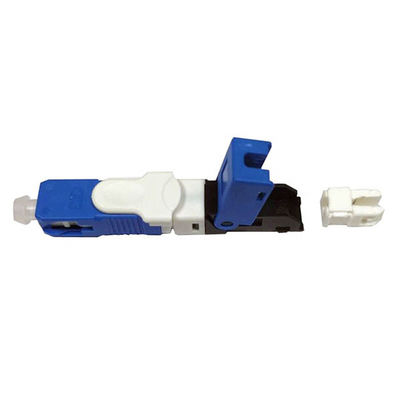

ESC250D SC UPC 빠른 커넥터 섬유 퀵 커넥터
제품 설명
빠른 연결기 (조립체 커넥터 또는 분야 섬단처리 섬유 연결기, 빨리 집회 파이버 컨넥터를 처리하세요) 어떤 에폭시와 어떤 끝마무리도 요구하지 않는 혁명적 분야 설치할 수 있는 광섬유 접속기입니다. 특허 받는 기계적 접속 몸의 고유한 디지안은 공장 설치 섬유 스터브와 미리 광택을 낸 세라믹 이음관을 통합시킵니다. 이 현장 집회를 사용하기
광 커넥터, 파이버 단말 처리에 요구된 시간을 줄이는 것뿐만 아니라 광학 배선 디자인의 유연성을 향상시키는 것은 최선입니다. 빠른 연결기 시리즈는 이미 광학 배선 내부 확충을 위한 대중적 솔루션이고 LAN& CCTV 적용과 FTTH를 위한 층입니다.
상술
| 이름 | 상술 |
| 섬유형 | 단일모드 또는 멀티 모드 |
| 적용할 수 있습니다 | 실내이거나 야외 FTTH |
| 케이블 직경 | 2*3mm |
| 체르미크 핵심의 지름 | 2.499±0.002mm |
| 세라믹코어의 동심성 | ≤0.5um |
| 플라스틱 부분의 소재 | PBT(본체) ; 페이 (내부 핵심) ;재 캡(pe) |
| 스프링재 | 304 |
삽입한 단부 표면
1. 플러그 단부 표면 검사 방법 : 400# 마지막 검사 기구 100% 테스트.
2. 지역 약도.
3. 단부면 요구조건.
| 지역 결점 | 지역 A (0~25um) |
지역 비 (25~125um) |
지역 Ｃ (125~250um) |
| 스크래치 | 한 스크래치에게 불과 섬유심과 width≤1um을 허락하세요 | 알로우 2는 긁힌 자국을 냅니다고 width≤2um | 알로우 5는 긁힌 자국을 냅니다고 폭 ≤ 2 um |
| 스펙클 | 한 스펙클에게 불과 섬유심과 diameter≤1um을 허락하세요 | 2 스펙클과 diameter≤2um을 허락하세요 | 2 스펙클과 지름 ≤ 5 um을 허락하세요 |
| 앞치마 | 사이에 B 영역과 C 지역이 앞치마를 허락합니다 어느 5 um이하로 간격 폭 ;그리고 앞치마의 길이는 더의 30% 이합니다 섬유 단부의 주변 |
||
인서트 코어 단부면 3D
| PC | UPC | |
| 섬유 높이(NM) | -100~+50 | -100~+50 |
| 라디우소프 만곡(MM) | 5~12 | 10~25 |
| Apex 벌충(um) | ≤50 | |
| 각 오차 (') | ±0.3 | |
길이를 줄이는 섬유
부속물 1, 환경 실험
| 프로젝트 | 시험 조건 | 지수 | 비율을 모니터링하기 |
| 고온 | 85C,96H | ΔIL ≤ 0.2dB | WIP 5 PC의 임의적 모니터링 |
| 저온 | -25C,96H | ΔIL ≤ 0.2dB | |
| 루프 | -25~+85C,3.5H/Cycle,40times 루프 | ΔIL ≤ 0.2dB | |
| 뜨겁고 습기 있습니다 | 110C,90%RH,2 대기압, 96H | ΔIL ≤ 0.2dB | |
| 몰입 | 43oC, PH5.5,168H | ΔIL ≤ 0.2dB |
부속물 2, 기계 시험
| 프로젝트 | 시험 조건 | 지수 | 비율을 모니터링하기 |
| 공격합니다 | 1.8m, 굴대인 3 굴대, 8 번 / | ΔIL≤0.2dB | WIP 5 pc의 임의적 모니터링 |
| 진동 | 10 내지 50HZ, 45 번 /min, 크기 0.75 밀리미터, 굴대인 3. 각각 굴대 30 분 | ΔIL≤0.2dB | |
| 반대 | 거리 기계 20 내지 28 센티미터, + 180 도, 6s/ 번, 25 번 | ΔIL≤0.2dB | |
| 장력입니다 | 플러그로부터의 거리는 20 내지 28 센티미터입니다, 1 분,와 로드는 50N입니다 |
ΔIL≤0.2dB |
