기술
광 커넥터는 섬유와 케이블 접속에 적용될 수 있었던 재사용할 수 있는 수동 부품입니다. 그들은 넓게 ODF, 오픈 데이터 네트워크, PON 기타 등등에서 사용됩니다.

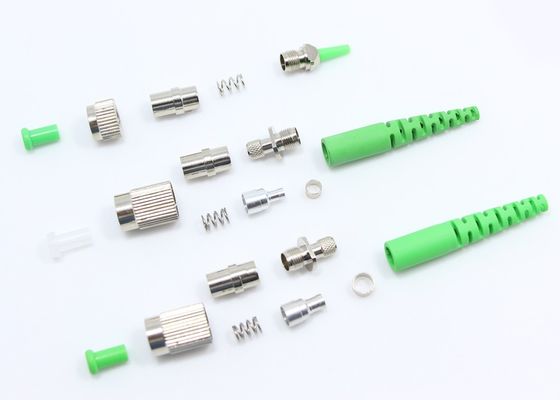

FC는 최초로 세라믹 이음관을 사용한 광섬유 접속기였지만, 플라스틱과는 달리 SC와 LC를 구체화했습니다, 그것이 니켈로 도금되거나 녹슬지 않는 강으로부터 만들어진 라운드 나사형 가구를 이용합니다. 연결기 단부면은 정확한 삽입을 위해 정렬 키에 의존하고, 그리고 나서 나선부 마개를 사용하여 어댑터 / 공기 안으로 강화됩니다. 둘다 제작과 설치에서 추가적 복잡성에도 불구하고, 그것은 여전히 오드르스와 같은 정밀 계측 장비를 위한 선택의 연결기입니다.
처음에 데이터콤과 텔레콤 신청서를 위해 계획되어 그것의 사용은 SC와 LC에 대한 도입 이후로 감소했습니다. 이것들은 유사한 퍼포먼스를 FC에게 전달하지만 양쪽이 비싼 성분을 더 덜 가지고 있고, 신속하게 연결됩니다. 그러나, FC의 나사식 마개는 높은 진동 환경에서 그것을 특히 효과적이게 함으로써, 스프링으로 탄지된 물미가 굳게 일치시키도록 합니다.
산업표준 :
FC : EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13과 JIS C5973
환경 성과 :
운영 환경 : -40' Ｃ ~ + 80' Ｃ
UL94-V0 인화성 요구조건을 충족시킵니다
순응한 ROHS
광학 성능 :
텔코디아 GR-326-Core 문제에 직면합니다
IL (전형적인) :SM<0>
RL (전형적인) :SM >50dB ; MM >35dB :
기계적 성능 :
연결 내구성 : 500이지 사이클
연결기 반복성 : MM<0>
상술
| 매개 변수 | 유닛 | FC, SC, LC | 거리, MU | MT-RJ, MPO | |||||||
| SM | MM | SM | MM | SM | MM | ||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | ||
| 삽입 손실 | dB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 |
| 반사 특성 | dB | ≥45 | ≥50 | ≥60 | ≥30 | ≥50 | ≥50 | ≥30 | ≥45 | ≥50 | ≥35 |
| 작동 파장 | 별거 안 해 | 1310,1550 | 1310,1550 | 1310,1550 | |||||||
| 교환할 수 있음 | dB | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
| 진동 | dB | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
| 작동 온도 | Ｃ | -40~+75 | -40~+75 | -40~+75 | |||||||
| 저장 온도 | Ｃ | -40~+85 | -45~+85 | -45~+85 | |||||||
| 케이블 직경 | 밀리미터 | φ3.0,φ2.0,φ0.9 | φ3.0,φ2.0,φ0.9 | φ3.0,φ2.0,φ0.9 | |||||||
애플리케이션
-WANs,LANs,CATV
장비를 -시험합니다
-통신 시스템
-원거리 통신 네트워크
