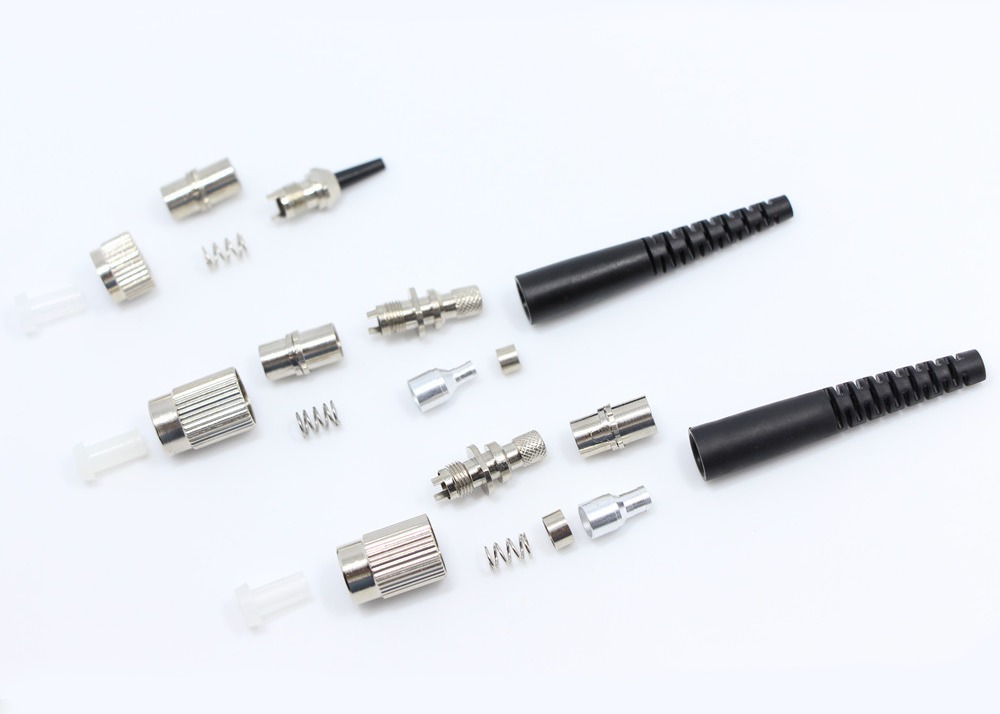

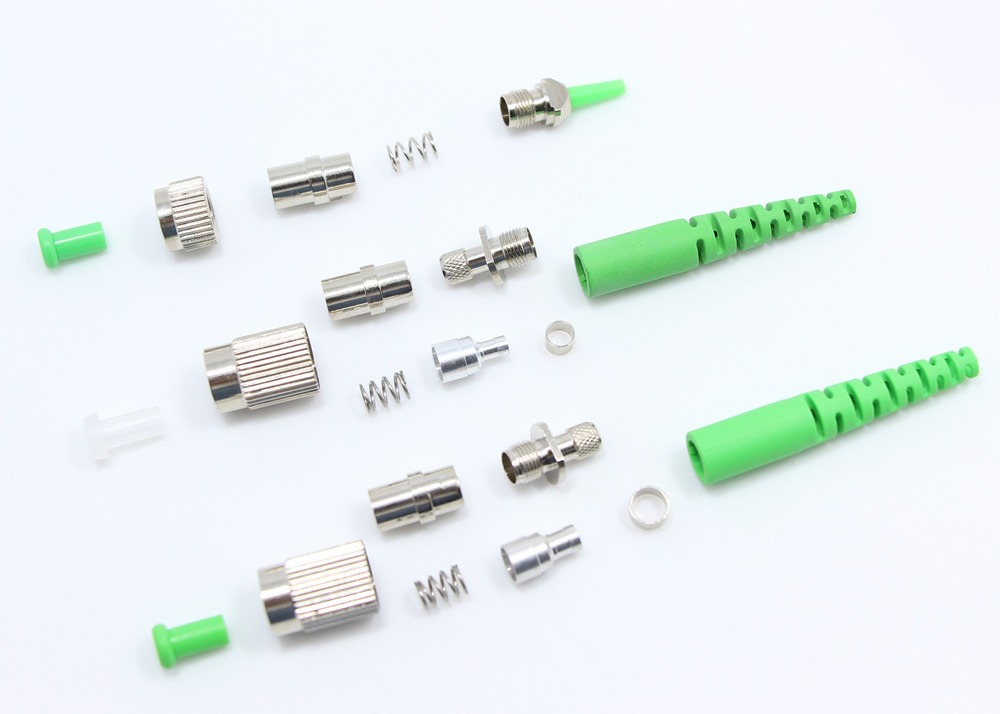

FC 섬유 광학 커넥터 FC 파이버 컨넥터 부분
모형을 만드세요 :SX-SM-FC
원산지 :센즈헨, 중국
기술
1. 연속적인 광선 통로를 형성할 수 있습니다.
2. 반복할 수 있는 취급.
3. 그것은 비활성 소자에 연결될 수 있습니다.
4. 시스템과 미터와의 이동 가능 접속.
5. 그것은 넓게 장거리 트렁크 라인 네트워크, 남자, 접속 네트워크, 광섬유 광 케이블 티비 망, 광섬유 데이터 네트워크, DWDM 시스템, 등과 같은 광통신, 광학 센서와 다른 광학 적용 분야에서 사용됩니다. 그것은 요즈음 가장 사용된 광학 수동 소자입니다.
근본 원리와 특징
1. 섬유 광학 커넥터는 구조에 따라 3 분할될 수 있습니다 :(1) 세라믹 인서트, (2) (부분으로 구성된) 연결 구조, (3) 광 케이블.
2. 섬유 광학 커넥터는 단부면 모양에 따라 PC와 APC로 분할되고 APC 연결기의 단부면이 경향 중 8 도 안으로 일반적으로 땅입니다.
3. 섬유 광학 커넥터는 FC, SC, ST, MU, LC, MT-RJ, MPO, MPX, 쇼트 핀 시리즈를 연결하는 것고 기타로 분할됩니다.
4. 요업 압박하는 단부면에 따른 것 : PC와 자동 위상 조정
5. 일반적으로 사용된 커넥터 섬유의 종류에 따른 것 다음으로 분할됩니다 단일모드, 다중-모드
6. 광섬유 커넥터 케이블의 크기에 따른 것 : Ø3.0mm, 2.0 밀리미터와 0.9 밀리미터를 자르늡시요
상술
매개 변수 | 유닛 | FC, SC, LC | 거리, MU | MT-RJ, MPO | |||||||
SM | MM | SM | MM | SM | MM | ||||||
PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | ||
삽입 손실 | dB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 |
반사 특성 | dB | ≥45 | ≥50 | ≥60 | ≥30 | ≥50 | ≥50 | ≥30 | ≥45 | ≥50 | ≥35 |
작동 파장 | 별거 안 해 | 1310,1550 | 1310,1550 | 1310,1550 | |||||||
교환할 수 있음 | dB | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
진동 | dB | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
작동 온도 | C | -40~+75 | -40~+75 | -40~+75 | |||||||
저장 온도 | C | -40~+85 | -45~+85 | -45~+85 | |||||||
케이블 직경 | 밀리미터 | φ3.0,φ2.0,φ0.9 | φ3.0,φ2.0,φ0.9 | φ3.0,φ2.0,φ0.9 |
-WANs,LANs,CATV
장비를 -시험합니다
-통신 시스템
-원거리 통신 네트워크
