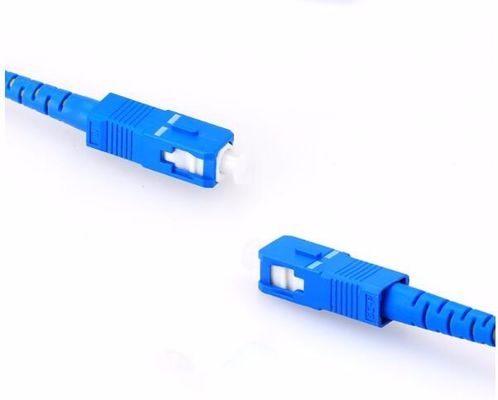

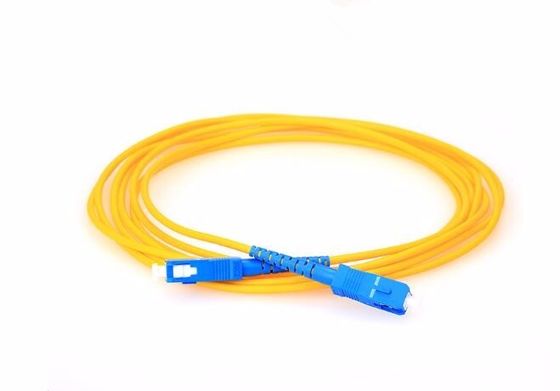

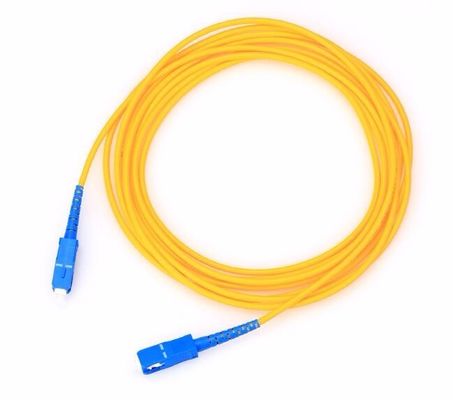

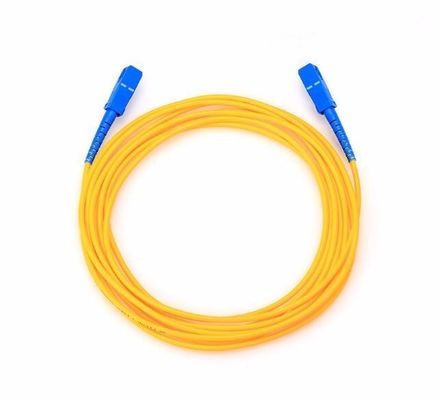

모델 번호 :SC / UPC-SC / UPC-SM-SX 패치 케이블
원산지 :센즈헨, 중국
기술
패치 케이블, 패치 코드 또는 패치 리드는 신호 라우팅을 위한 또 다른 것에게 전자적인 1 또는 광학적 장치에) (패치를 연결시키는데 사용된 전기적이거나 광학 케이블입니다. 다른 유형 (예를 들면, 스위치가 라우터에 스위치 또는 컴퓨터에 연결되었습니다)의 장치는 패치 코드로 연결됩니다.
패치 코드는 서로 함께 쉽게 구별할 수 있기 위해 보통 많은 다른 색에서 생산됩니다.
애플리케이션 :
* 전기통신 네트워크, 기가비트 이더넷
* CATV, 화면, 멀티미디어
* 능동 디바이스 종결, 전제 설치
* 산업적, 군대
정렬 옵션 :
*Patch 코드 또는 땋아 늘인 머리
*Fiber 타입 :9/125 um (SM ),50/125um (MM ),62.5/125um (MM)
*Endface 타입 : PC, 자동 위상 조정, UPC
*Cable 수 :두 부분으로 되고 단순합니다
*Cable 지름 :0.9 mm,2.0mm,3.0mm......
*Cable 길이 : 맞춤화됩니다
*Cable 재료 : PVC, LSZH, OFNR, OFNP
상술
| 방식 | 단일모드 | ||
| 연결 방식 | 단체 | ||
| 연결기 | SC UPC에 대한 SC UPC | ||
| 섬유 | 9/125 um | ||
| 폴리쉬 타입 | UPC | ||
| 전형적 삽입 손실 | ≤ 0.20 dB | ||
| 최대 삽입 손실 | ≤ 0.30 dB | ||
| 섬유 수 | 섬유 | 1 | |
| 콜로 섬유 | 색 | 푸른 2,5 비 5/6 | |
| 클래스 | 섬유 | ３등공사 (BLI ３등공사) G657A2 | |
| 작동 온도 | 오크 | -20 +65 | |
| 설치 온도 | 오크 | 0 +40 | |
| 저장 온도 | 오크 | -20 +65 | |
| 광학 소자의 원형 | % | ≤10 | |
| 광학 소자의 외경 | 밀리미터 | 0,90 ±0,15 | |
| 명목상 코드 직경 | 밀리미터 | 2,9 ±1 | |
| 외부 피복물 | - | 열가소성 플레임 지연 소재 | |
| 외장 코팅 색채 | 색 | 최소 명도 8,5 최대 9,4로 하얗습니다 - 최소 포화 - 최소값 빛 10B 최대 5PB |
|
| 삽입 손실 | dB | 전형적 ≤0.15dB 최대 ≤0.3dB | |
| 반사 특성 | dB | 50~ 60dB | |
