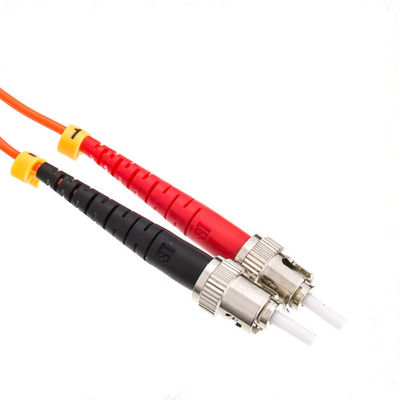

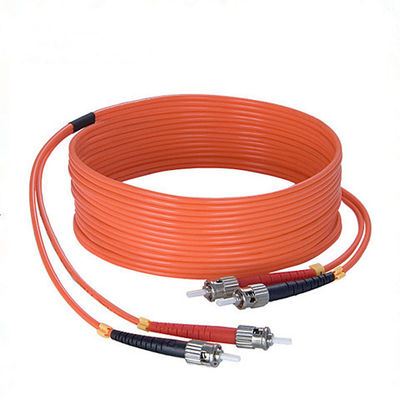

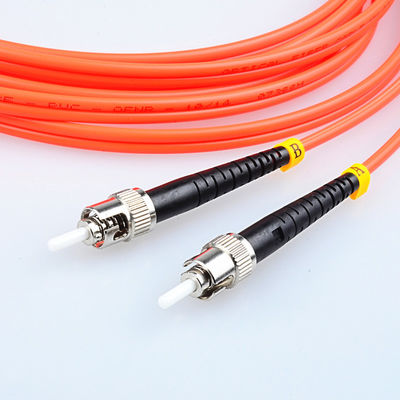

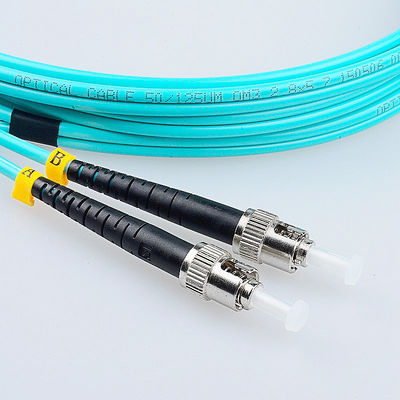

모델 번호 :ST / UPC-ST / UPC-MM-SX 패치 케이블
원산지 :센즈헨, 중국
기술
광 섬유용 패치 코드는 저삽입 손실과 반사 특성을 특징으로 하는 극단적 안정적 구성 요소입니다. 그들은 단순하거나 두 부분으로 된 케이블 구조 중에서 당신의 선택이 딸려 있습니다 .섬유 패치 케이블의 폭 넓은 범위는 최신 기술 연결기로 종결되고 당신의 표준 또는 맞춤식 구성을 충족시키는 것이 PC, UPC 또는 APC 폴리쉬 타입으로 ST, SC, LC와 MTRJ의 어떠한 조합에도 이용할 수 있습니다.
특징
ROHS와 벨 코어 GR 326 주요 기준을 만납니다
어떤 추가 요금에 이용 가능한 맞춤식 구성
섬유 다발, 리본 팬-아웃, 이용 가능한 땋아 늘인 머리에 이용할 수 있습니다
FC, LC, ST, SC, MTRJ, MU, MPO, D4, 선택적인 SMA
끝면의 물미 : PC, UPC, 자동 위상 조정
선택적인 PVC, LSZH, OFNR, OFNP 섬유 케이블
출하 전에 공장 100% 테스트
저삽입 손실과 고수익 손실
연재된 채 & 개별시험은 기록합니다
애플리케이션
1. FTTH, LAN, PON과 광 CATV, 국선링 네트
2. 광섬유 전송 시스템
3. 광섬유 시험 장비
4. 광섬유 센서
5. 산업과 군대 적용
상술
| 매개 변수 | 단일모드 | 멀티 모드 | |||
| 기초 | 파이버 컨넥터 | SC, LC, 거리, MU, MTRJ, MPO인 FC | |||
| 물미 끝면 | PC | UPC | APC | UPC | |
| 삽입 손실 | ≤0.2dB | ≤0.2dB | ≤0.3dB | ≤0.2bB | |
| 반사 특성 | ≥50dB | ≥55dB | ≥60dB | ≥35dB | |
| 세라믹 이음관 상술 | 125.5 um 동심성 일탈 :<> | 127 um 동심성 일탈 :<> | |||
| 적당한 섬유 | 9/125 um | 50/125 um,62.5/125um | |||
| 끝면 결합구조 | 곡률 반경 | 7~25mm | 5~12mm | 이용 불가능 | |
| 섬유 돌출 | ≤50nm | ≤100nm | 이용 불가능 | ||
| 삭감 하에 섬유 | ≤100nm | ≤100nm | 이용 불가능 | ||
| 꼭대기 오프셋 | ≤50um | ||||
| 기계적입니다 | 교환할 수 있음 | ≤0.2dB | |||
| 염수분무 | ≤0.1dB | ||||
| 하락 | ≤0.2dB (1.5M, 5 하락) | ||||
| 진동 | IL ≤0.2dB (550Hz, 1.5 밀리미터) | ||||
| 반복성 | ≤ 0.1dB (1000 번) | ||||
| 내구성 | > 1000 번 | ||||
| 작동 온도 | -40' Ｃ ~ +85' Ｃ | ||||
