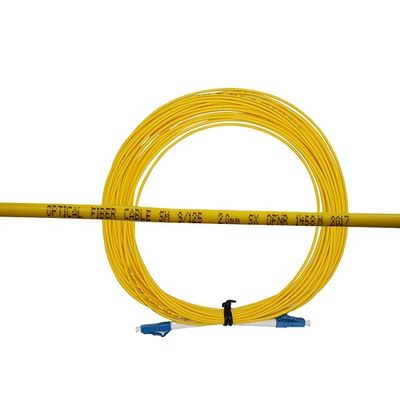

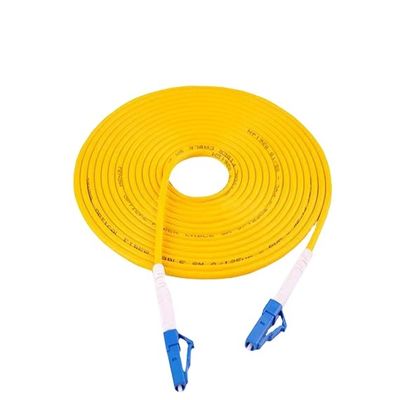

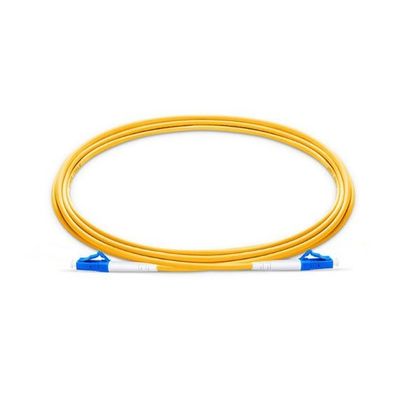

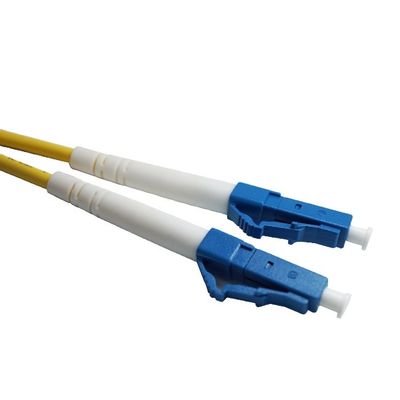

모델 번호 :LC / UPC-LC / UPC-SX-SM 패치 케이블
원산지 :센즈헨, 중국
기술
광섬유 패치 코드는 주로 플러그반에 또는 수단과 단말기 사이의 연결을 위해 사용했습니다.또한 넓게 기구, 활동적 장치 구획, LAN / 완과 FTTX를 테스트하면서, 그것은 높은 자리 비트 레이트 데이터 전송, 통신을 위해 사용했습니다.
광 섬유용 패치 코드는 저삽입 손실과 반사 특성을 특징으로 하는 극단적 안정적 구성 요소입니다. 그들은 단순하거나 두 부분으로 된 케이블 구조 중에서 당신의 선택이 딸려 있습니다 .섬유 패치 케이블의 폭 넓은 범위는 최신 기술 연결기로 종결되고 당신의 표준 또는 맞춤식 구성을 충족시키는 것이 ST, SC, LC, PC와 FC와 MTRJ, UPC 또는 APC 폴리쉬 타입의 어떠한 조합에도 이용할 수 있습니다.
| 특징 | 애플리케이션 |
| 좋은 내구성 | 텔레콤 네트 |
| 좋은 교환할 수 있음 | 국선링 네트 |
| 고온 안정도 | 광섬유 센서 |
| 고온 안정도 | 광섬유 시험 장비 |
| 뛰어난 품질 기준 PC / UPC / APC 끝마무리 | 광섬유 전송 시스템 |
| 표준 : 텔코디아 GR-326-CORE, 통신 공업회 / EIA와 국제전기기술위원회 | FTTH, LAN, PON & 광 CATV |
상술
| 항목 | 유닛 | LC/SC/FC/ST 섬유 패치 코드 | ||||
| SM | MM | |||||
| 파이버 직경 | um | 9/125 | 65.5/125 | 50/125 | ||
| 끝마무리 | PC | UPC | APC | PC | PC | |
| 삽입 손실 | dB | ≤0.2 | ≤0.15 | ≤0.2 | ≤0.1 | ≤0.1 |
| 반사 특성 | dB | ≥45 | ≥50 | ≥60 | - | - |
| 삽입물 당기기 테스트 | dB | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.15 | ≤0.15 |
| 호환성 | dB | ≤0.1 | ≤0.1 | ≤0.15 | ≤0.1 | ≤0.1 |
| 온도 범위 | Ｃ | -40~+80 | ||||
| Durability(1/Matings) | ≥500 | |||||
| 인장 강도 (N) | ≥90 (Φ3.0), ≥70 (Φ2.0), Φ0.9 | |||||
| 섬유 | 9/125 um, 50/125 um,62.5/125um, ect | |||||
| 지름 | 0.9 밀리미터 2.0 밀리미터, 3.0 밀리미터 기타 등등 | |||||
| 핵심 | 단순하고 두 부분으로 되, 4 핵심, 6 핵심, 8 핵심, 12 핵심 기타 등등 | |||||
