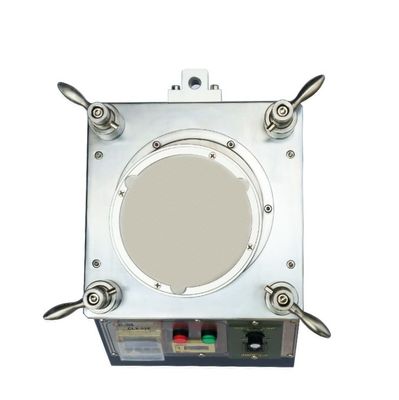

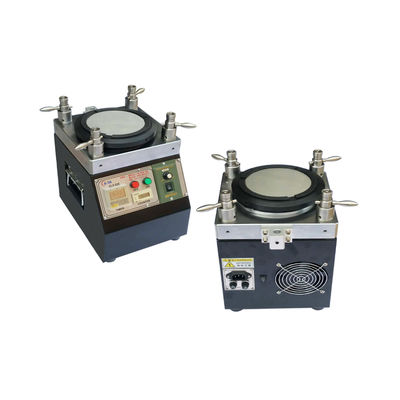

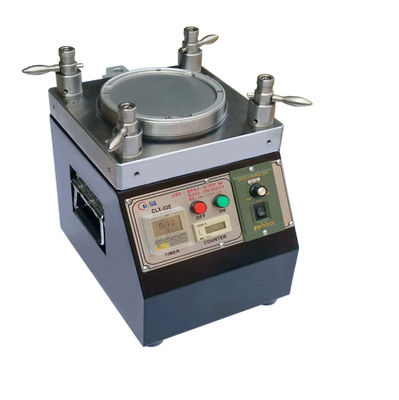

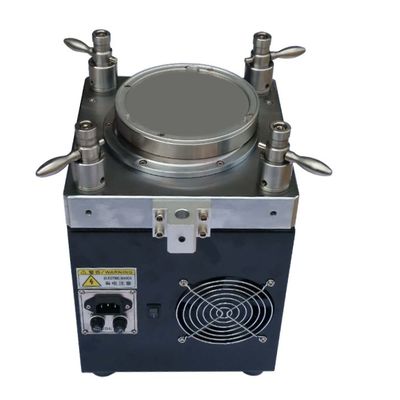

48 MU/LC 및 36 SC/FC/ST 커넥터에 대해 140RPM 속도 조절이 가능한 고정밀 광섬유 연마기
제품 세부정보
| 전압: | 110~230VAC 50Hz/60Hz | 힘: | 126w |
|---|---|---|---|
| 무게: | 27kg | 치수: | 길이 240mm x 너비 240mm x 높이 260mm |
| 커넥터 유형: | SC/FC/ST/LC/E2000/SMA905/MU | 작동 온도: | 8°C-45°C |
| 회전판 OD: | 127mm(5인치) | 시간 설정: | 99분 99초(최대) |
| 회전 속도: | 140 RPM | 판의 불안정성: | < 10="" um=""> |
| 압력 구성: | 21 ~ 36N/cm2 | 소음 수준: | < 50="" dB=""> |
| 작동 상태 진동: | 0.25g 5~100Hz 10분 | 상태 진동 중지: | 0.50g 5~100Hz 10분 |
| 상대습도: | 15%~85% | ||
| 강조하다 |
조절 가능한 속도 140RPM 광섬유 연마기,48개 MU/LC 용량 패치 코드 연마기,36개 SC/FC/ST 용량 광섬유 커넥터 연마기 |
||
제품 설명
- 고정밀 광섬유 연마 장비

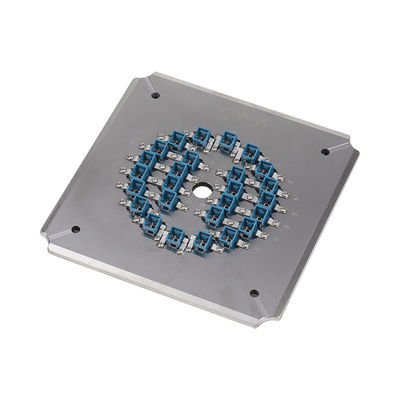

- 효율적인 작업을 위한 퀵 체인지 연마 지그
- 회전 속도(일반적으로 140RPM)를 조정할 수 있는 행성 궤도 연마 트레일
- 고용량: MU/LC 커넥터용 48개, SC/FC/ST 커넥터용 36개
- 단면 품질에 대한 1차 통과 수율 98%-100%
- 각 커넥터에 대해 독립적인 압축 기능을 갖춘 IPC 구조 고정 장치
- 3D 통과율 ≥98%(일반적으로 IEC 표준에 따라 100%)
- APC 반사 손실 ≥60dB, PC(UPC) 반사 손실 ≥55dB, 삽입 손실 ≤0.20dB(일반)
- 정밀도와 내구성을 위한 열처리된 스테인리스 스틸 구조(수명 8~10년)
| 사양 | 값 |
|---|---|
| 기계 유형 | CLX-02E |
| 기계 크기 | 길이 240mm × 폭 240mm × 높이 260mm |
| 순중량 | 28kg |
| 전원 입력 | 110~230VAC 50Hz/60Hz |
| 전력 | 126w |
| 상대습도 | 15%~85% |
| 작업 온도 | 8℃~45℃ |
| 회전판의 OD | 127mm(5인치) |
| 시간 설정 | 99분 99초(최대) |
| 회전판 속도 | 140rpm |
| 플레이트의 불안정성 높이 | < 10μm |
| 압력 구성 | 21 ~ 36N/cm² |
| 소음 수준 | < 50dB |
| 커넥터 유형 | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 삽입 손실 | 0.20dB 이하 | 0.20dB 이하 | 0.50dB 이하 |
| 반사 손실 | ≥55dB | ≥55dB | ≥30dB |
| 매개변수 | UPC 기준 | APC 기준 |
|---|---|---|
| 곡률 반경 | 5-25mm | 5-12mm |
| 정점 오프셋 | 0-50μm | 0-50μm |
| 섬유 높이 | -100~+50μm | -100~+50μm |
| 각도 | 해당사항 없음 | 8.00+/-0.50° |
제품 하이라이트
중국 공장 가격 광섬유 연마 기계 패치 코드 생산 기계 CLX-02E 제품개요 당사의 광섬유 연마 기계는 국제 보편적 표준과 광범위한 실무 경험을 바탕으로 설계되었습니다. GR-326 종단면 형상 요구 사항을 초과하며 업계 최고의 결과를 위한 새로운 IPC 홀더 기술로 4코너 압축 기능을 제공합니다. 안정적인 지그 설치와 컴팩트한 크기로 1개 또는 24개의 커넥터를 연마해도 일관된 성능을 유지하는 기계입니다. 대량 생산을 위해 설계된 이 제품은 재료를 절약하고 연마 비용을 줄이면서 높은 생산성을 제공합니다. 주요 특징 고정밀 광섬유 ...
