Name: E2000/APC20 스테인리스 스틸 S136 건설을 위한 FTTH 사용용 포트 광섬유 닦기 장치
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: E2000/PC-20, E2000/PC-20
Price: 405.00 USD
Availability: InStock

풍모 갤러리 제품 설명 따옴표를 요구하십시오

풍모

제품 사양

재료: 스테인리스 스틸 S136

치수: 174mmx174mmx26mm

무게: 1.2KG

섬유의 수: 24

페룰 홀더 크기: 2.5mm

커넥터 유형: FC PC

끝면: PC

페룰 직경: 2.5mm

용량: 24개 포지션

삽입 손실: ≤0.20dB

반사 손실: ≥55dB(PC)

곡률 반경: 5-25mm

정점 오프셋: 0-50μm

섬유 높이: -100~+50μm

각도: 8.00+/-0.50°

강조하다:

스테인레스 스틸 S136 연마 장치

E2000/APC20 포트 폴리싱 지그

FTTH 연마 홀더 사용

기본 정보

원래 장소: 중국 광둥

브랜드 이름: Chuanglixun

모델 번호: E2000/PC-20, E2000/PC-20

결제 및 배송 조건

갤러리

E2000/APC20 스테인리스 스틸 S136 건설을 위한 FTTH 사용용 포트 광섬유 닦기 장치

제품 설명

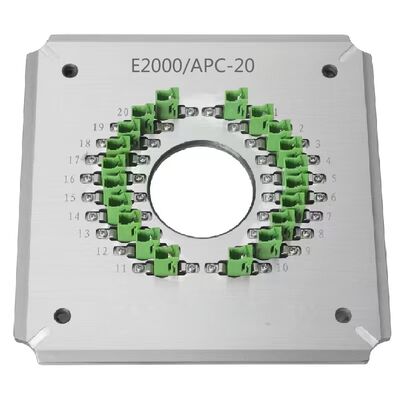

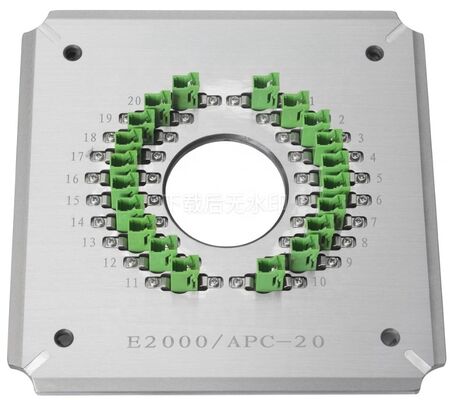

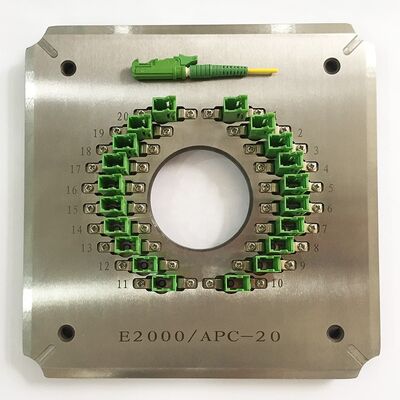

E 2000/APC20 FTTH 사용용 포트 광섬유 닦기 장치

제품 개요

이 높은 안정성 섬유 닦기 장치는 E2000/PC-20 커넥터에 특별한 표면 품질을 제공합니다.그것은 FTTH 응용 프로그램에서 긴 서비스 수명과 신뢰할 수있는 성능을 보장합니다..

주요 특징

E2000/PC-20 커넥터에 특별히 설계된
간단하고 유연한 조작으로 쉽게 지그 변경
높은 효율성: 시클 당 최대 20 개의 커넥터를 닦습니다.
최종 표면 품질에 대한 첫 통과 수익은 98%-100%에 도달합니다.
각 커넥터에 대한 독립적 인 압축으로 IPC 구조
간섭률 ≥98% (IEC 표준에 따라 일반적으로 100%)
PC 반환 손실 ≥55dB, 삽입 손실 ≤0.20dB (유형)
교체 가능한 액세서리 사용 기간을 크게 연장합니다.

기술 사양

모델	FC-PC-24	FC-PC-32	FC-PC-36
브랜드	CLX	CLX	CLX
커넥터 타입	FC PC	FC PC	FC PC
끝면	PC	PC	PC
페룰 직경	2.5mm	2.5mm	2.5mm
용량	24개의 위치	32개의 위치	36개의 위치
삽입 손실	≤0.20dB	≤0.20dB	≤0.20dB
수익 손실	≥55dB (PC)	≥55dB (PC)	≥55dB (PC)
적용	조립된 FC PC 커넥터 닦기
소재	스테인리스 스틸
크기 (LWH)	17417426mm
순중량/총중량	10,5kg / 2,0kg
적합 한 기계	CLX-02E 닦기 기계, Seikoh Giken SFP-550 닦기 기계 및 유사한 기계

롤링 성능 결과

닦은 연결 페룰면:

고품질의 마감 표면 닦은 흰 반점, 긁힘, 그리고 잘 보이는 섬유 가장자리가 없습니다.

삽입 손실 및 반환 손실 테스트 결과:

커넥터 타입	SM/UPC	SM/APC	MM/UPC
삽입 손실	≤0.20dB	≤0.20dB	≤0.50dB
수익 손실	≥55dB	≥60dB	≥30dB

기하학 테스트 결과:

매개 변수	UPC 기준	APC 기준
곡선 반지름	5~25mm	5~12mm
아펙스 오프셋	0~50μm	0~50μm
섬유 높이	-100~+50μm	-100~+50μm
각	1개	80.00+/-0.50°

제조사 프로파일

2010 년에 설립 된 Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.는 연구 개발, 생산,판매 후 서비스 및 기술 서비스우리는 고품질 제품, 포괄적인 판매 후 서비스, 광섬유 커넥터 생산 과제에 대한 무료 기술 지원을 제공합니다.
