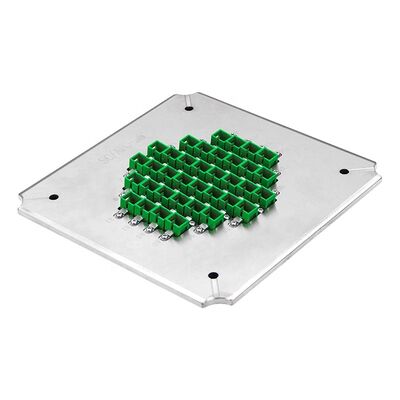

36 포지션 APC를 위해 가열 된 스테인리스 스틸 S2316과 함께 광섬유 닦기 기그 ≥60dB 반환 손실
제품 세부정보
| 유형: | 광섬유 닦기 칩 | 재료: | 경화 스테인리스 스틸2316 |
|---|---|---|---|
| 커넥터 유형: | sc 자동 위상 조정 연결기 | 크기: | 174*174*26mm |
| 페룰 직경: | 2.50 밀리미터 | 순중량: | 1.5 크그스 |
| 총중량: | 2.0 KGS | 섬유의 수: | 36개 포지션 |
| 삽입 손실: | ≤0.20dB | 반사 손실: | ≥60dB(APC) |
| 끝면: | APC | 용량: | 36개 포지션 |
| 곡률 반경: | 5-12mm | 정점 오프셋: | 0-50μm |
| 섬유 높이: | -100~+50μm | ||
| 강조하다 |
36개 위치 연마 장치,경화 스테인레스 스틸 S2316 광섬유 연마 지그,APC 반사 손실 ≥60dB 섬유 연마 플레이트 |
||
제품 설명
높은 안정성, 뛰어난 표면 품질의 섬유 닦기 장착장치, 장수 수명을 위해 가혹제철 S2316에서 제조LC 커넥터 유형 및 고객 요구 사항에 맞게 조정.

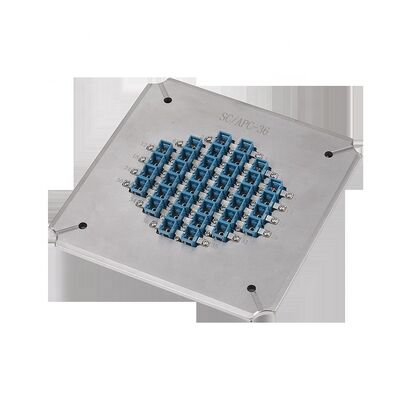

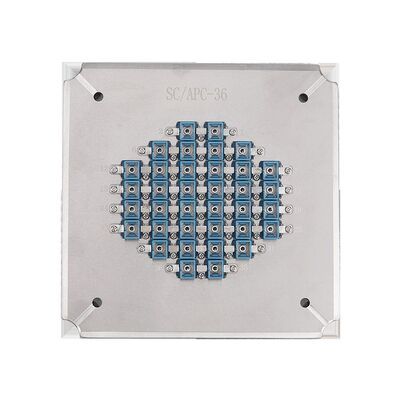

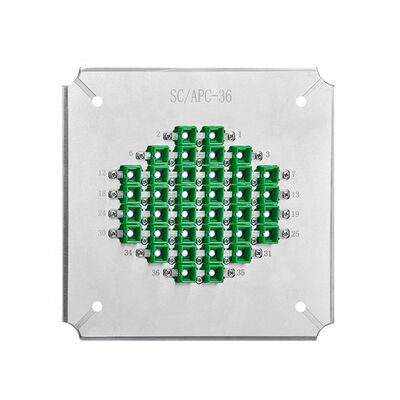

- 용이하게 지그 변경 메커니즘을 갖춘 SC/APC 커넥터용으로 설계
- 높은 효율성: 시클 당 최대 36 개의 커넥터를 닦습니다.
- 최종 표면 품질에 대한 첫 번째 통과 수익은 98-100%에 도달합니다.

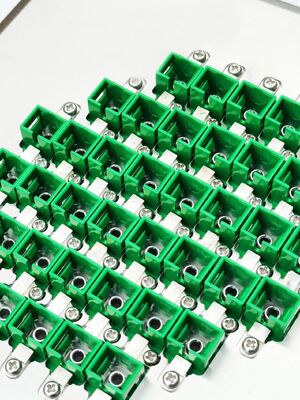

- 각 커넥터에 대한 독립적 인 압축으로 IPC 구조
- APC 반환 손실 ≥60dB, 삽입 손실 ≤0.20dB (유형)
- 사용 기간을 연장하기 위한 교체 가능한 액세서리
| 모델 | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| 브랜드 | CLX | CLX | CLX |
| 커넥터 타입 | SC UPC | SC APC | SC APC |
| 끝면 | UPC | APC | APC |
| 페룰 직경 | 2.5mm | 2.5mm | 2.5mm |
| 용량 | 24개의 위치 | 26개의 위치 | 36개의 위치 |
| 삽입 손실 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 수익 손실 | ≥50dB (UPC) | ≥60dB (APC) | ≥60dB (APC) |
| 소재 | 스테인리스 스틸 S136 | ||
| 크기 (L*W*H) | 174*174*26mm | ||
| 무게 | 1.5kg netto / 2.0kg brutto | ||
| 적합 한 기계 | CLX-02E 닦기 기계, Seikoh Giken SFP-550 닦기 기계 및 유사한 기계 | ||
같은 고품질 건설 및 성능 표준을 가진 FC / PC 커넥터에 대한 24, 32 및 36 위치 구성으로 제공됩니다.
| 모델 | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| 커넥터 타입 | FC PC | FC PC | FC PC |
| 끝면 | PC | PC | PC |
| 수익 손실 | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
고품질의 마감 표면, 흰 반점이나 스크래치 없이, 잘 보이는 섬유 가장자리.
| 커넥터 타입 | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 삽입 손실 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 수익 손실 | ≥55dB | ≥60dB | ≥30dB |
| 매개 변수 | UPC 기준 | APC 기준 |
|---|---|---|
| 곡선 반지름 | 5~25mm | 5~12mm |
| 아펙스 오프셋 | 0~50μm | 0~50μm |
| 섬유 높이 | -100~+50μm | -100~+50μm |
| 각 | 1개 | 80.00+/-0.50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd는 2010년에 연구 개발, 생산,판매 후 서비스 및 기술 서비스.
제품 하이라이트
고효율 SC APC 연마 지그는 사이클당 36개의 커넥터를 연마합니다. 내구성을 위한 경화 S2316 강철, 98% 이상의 수율을 위한 IPC 구조, ≥60dB 반사 손실 및 ≤0.20dB 삽입 손실을 달성합니다. 1년 보증.
