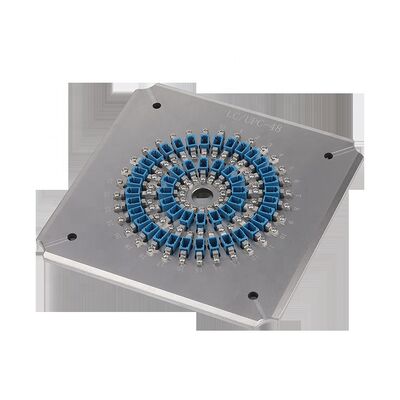

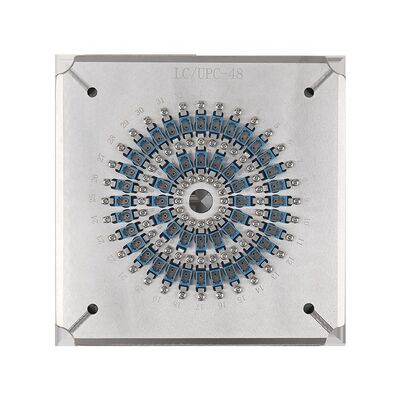

48 포트 LC PC 광섬유 닦기 기그 고효율 닦기 위해 단단한 스테인레스 스틸
제품 세부정보
| 유형: | 광섬유 커넥터 연마 지그 | 치수: | 174*174*26mm |
|---|---|---|---|
| 순중량: | 1.3kg | 재료: | 강화 된 스테인레스 스틸 |
| 섬유의 수: | 48 | 페룰 직경: | 1.25mm |
| 용량: | 48 위치 | 삽입 손실: | ≤0.20dB |
| 반사 손실: | ≥55dB(PC) | 끝면: | PC |
| 커넥터 유형: | LC PC | 곡률 반경: | 5-25mm |
| 정점 오프셋: | 0-50μm | 섬유 높이: | -100~+50μm |
| 각도: | 8.00+/-0.50° | ||
| 강조하다 |
48 포트 연마 장치,경화 스테인레스 스틸 섬유 연삭 고정 장치,고효율 광섬유 연마 지그 |
||
제품 설명
- LC/PC 커넥터용으로 특별히 설계된
- 간단하고 유연한 조작으로 쉽게 지그 변경
- 높은 효율성: 시클 당 최대 48 개의 커넥터를 닦습니다.
- 최종 표면 품질에 대한 첫 번째 통과 수익은 98-100%에 도달합니다.
- 각 커넥터에 대한 독립적 인 압축으로 IPC 구조
- 간섭률 ≥98% (IEC 표준에 따라 일반적으로 100%)
- PC 반환 손실 ≥55dB, 삽입 손실 ≤0.20dB (유형)
- 교체 할 수 있는 액세서리 사용 수명 연장

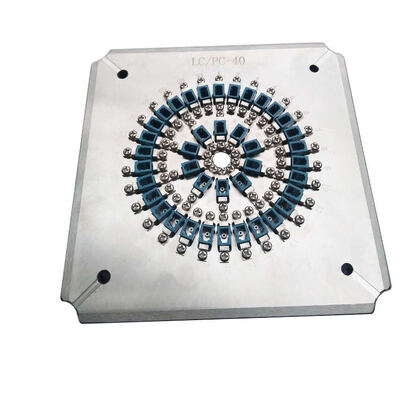

| 모델 | LC-UPC-24 | LC-PC-40 | LC-PC-48 |
|---|---|---|---|
| 브랜드 | CLX | CLX | CLX |
| 커넥터 타입 | LC PC | LC PC | LC PC |
| 끝면 | PC | PC | PC |
| 페룰 직경 | 1.25mm | 1.25mm | 1.25mm |
| 용량 | 24개의 위치 | 40개의 위치 | 48개의 위치 |
| 삽입 손실 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 수익 손실 | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| 적용 | 조립된 LC PC 커넥터를 닦는 것 | 조립된 LC PC 커넥터를 닦는 것 | 조립된 LC PC 커넥터를 닦는 것 |
재료: 스테인리스 스틸 S136
크기: 174×174×26mm
순중량: 1.5kg / 총중량: 2.0kg

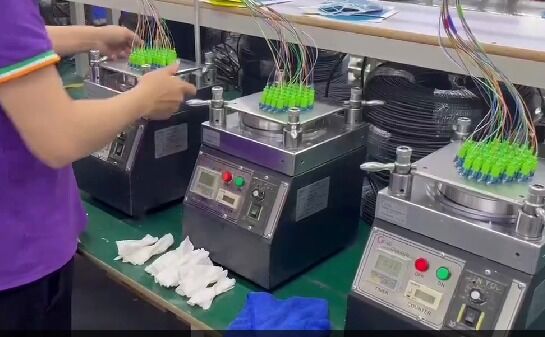

적합한 기계: CLX-02E 닦기 기계, Seikoh Giken SFP-550 닦기 기계 및 유사한 기계
| 커넥터 타입 | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 삽입 손실 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 수익 손실 | ≥55dB | ≥60dB | ≥30dB |
| 매개 변수 | UPC 기준 | APC 기준 |
|---|---|---|
| 곡선 반지름 | 5~25mm | 5~12mm |
| 아펙스 오프셋 | 0~50μm | 0~50μm |
| 섬유 높이 | -100~+50μm | -100~+50μm |
| 각 | 1개 | 80.00+/-0.50° |

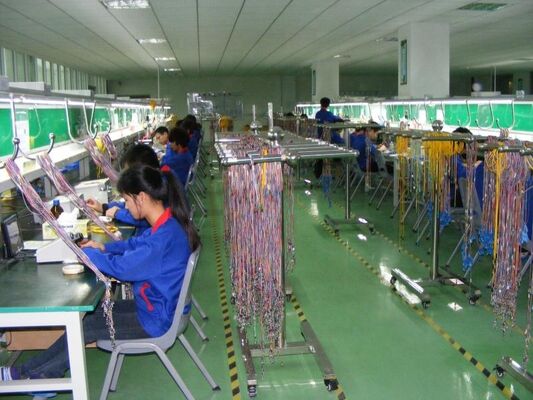

2010 년에 설립 된 우리는 연구 개발, 생산, 판매 후 서비스 및 기술 서비스를 통합 한 광 통신 장비 회사입니다. 우리는 고품질의 제품을 제공합니다.,포괄적 인 판매 후 지원 및 광섬유 커넥터 생산 과제에 대한 무료 기술 지원
제품 하이라이트
98-100%의 1차 통과 수율로 한 사이클에 48개의 LC/PC 커넥터를 연마합니다. 강화된 스테인레스 스틸은 내구성을 보장합니다. 0.20dB 이하의 삽입 손실 및 55dB 이상의 반사 손실을 달성합니다. 2년 보증.
