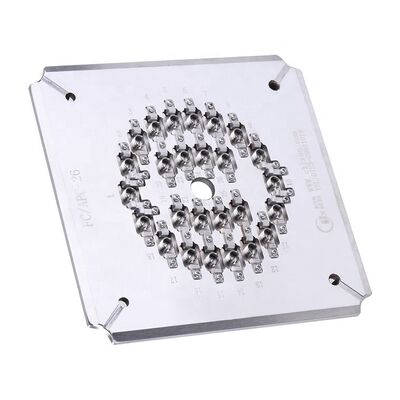

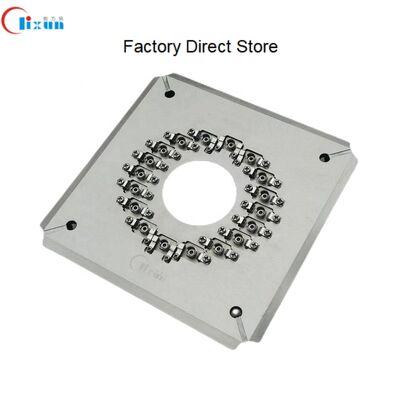

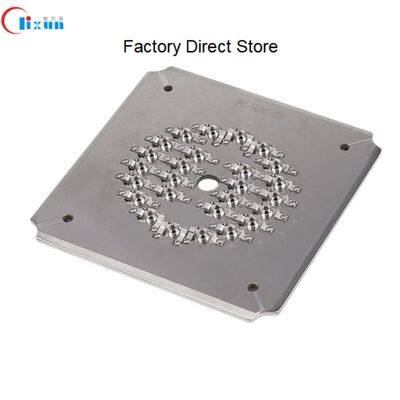

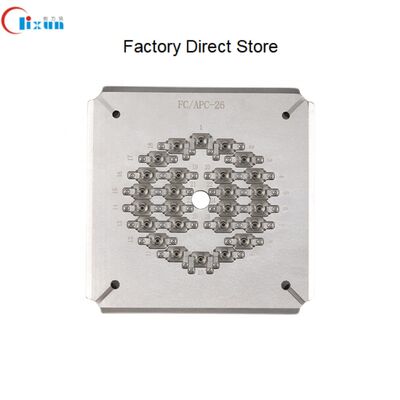

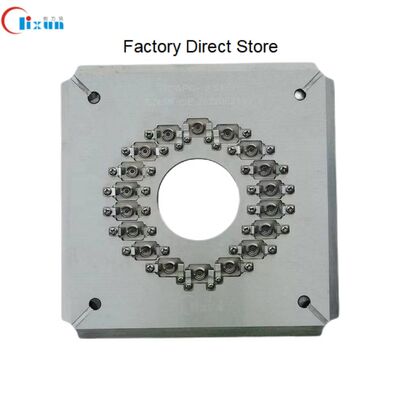

가열된 스테인리스 스틸 FC APC 광섬유 18/26 포트 닦기 장착장치 삽입 손실 ≤0.20dB
제품 세부정보
| 순중량: | 1.3kg | 섬유의 수: | 18/26 |
|---|---|---|---|
| 크기: | 174mm*174mm*26mm | 재료: | 강화 된 스테인레스 스틸 |
| 삽입 손실: | ≤0.20dB | 반사 손실: | ≥55dB (PC) ≥60dB (자동 위상 조정) |
| 페룰 직경: | 2.5mm | 용량: | 24위치, 32위치, 36위치 |
| 끝면: | PC | 커넥터 유형: | FC PC |
| 곡률 반경: | 5~25mm(UPC), 5~12mm(APC) | 정점 오프셋: | 0-50μm |
| 섬유 높이: | -100~+50μm | 각도: | 8.00+/-0.50°(APC) |
| 첫 번째 통과 수율: | 98%~100% | ||
| 강조하다 |
강화된 스테인레스 스틸 연마 장치,18/26 포트 섬유 연마 지그,삽입 손실 ≤0.20dB 광섬유 연마 홀더 |
||
제품 설명
- FC/PC 커넥터에 특별히 설계된
- 간단하고 유연한 조작으로 쉽게 지그 교체
- 높은 효율성: 시클 당 24, 32, 또는 36 개의 커넥터를 닦습니다.
- 최종 표면 품질에 대한 첫 번째 통과 수익은 98-100%에 도달합니다.
- 각 커넥터에 대한 독립적 인 압축으로 IPC 구조
- 간섭률 ≥98% (IEC 표준에 따라 일반적으로 100%)
- PC 반환 손실 ≥55dB, 삽입 손실 ≤0.20dB (유형)
- 교체 가능한 액세서리 사용 기간을 크게 연장합니다.
| 모델 | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| 브랜드 | CLX | CLX | CLX |
| 커넥터 타입 | FC PC | FC PC | FC PC |
| 끝면 | PC | PC | PC |
| 페룰 직경 | 2.5mm | 2.5mm | 2.5mm |
| 용량 | 24개의 위치 | 32개의 위치 | 36개의 위치 |
| 삽입 손실 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 수익 손실 | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| 적용 | 조립된 FC PC 커넥터 닦기 | 조립된 FC PC 커넥터 닦기 | 조립된 FC PC 커넥터 닦기 |
| 소재 | 스테인리스 스틸 | ||
| 크기 (L*W*H) | 174*174*26mm | ||
| 순중량/총중량 | 10,5kg / 2,0kg | ||
| 적합 한 기계 | CLX-02E 닦기 기계, Seikoh Giken SFP-550 닦기 기계 및 유사한 기계 | ||
| 커넥터 타입 | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 삽입 손실 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 수익 손실 | ≥55dB | ≥60dB | ≥30dB |
| 매개 변수 | UPC 기준 | APC 기준 |
|---|---|---|
| 곡선 반지름 | 5~25mm | 5~12mm |
| 아펙스 오프셋 | 0~50μm | 0~50μm |
| 섬유 높이 | -100~+50μm | -100~+50μm |
| 각 | 1개 | 80.00+/-0.50° |
제품 하이라이트
경화 스테인리스강 구조의 고정밀 FC APC 섬유 연마 장치. 뛰어난 성능으로 사이클당 18/26개의 커넥터를 연마합니다: 0.20dB 이하의 삽입 손실, 60dB 이상의 APC 반사 손실. 독립적인 압축, 98-100%의 1차 통과 수율 및 맞춤형 지그 옵션이 특징입니다.
