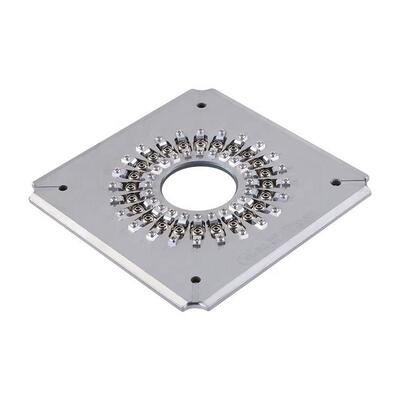

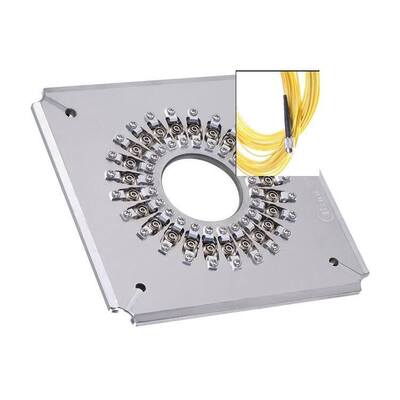

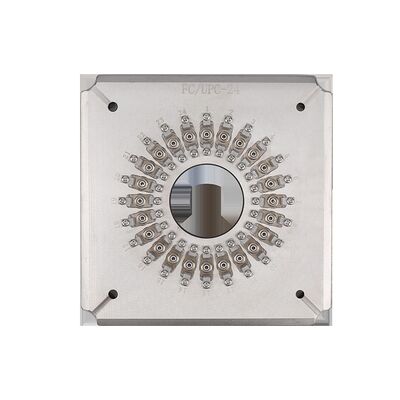

스테인리스 스틸 S136 FC 24/32/36 커넥터 용량 및 독립 압축 IPC 구조
제품 세부정보
| 커넥터 유형: | FC UPC | 끝면: | UPC |
|---|---|---|---|
| 페룰 직경: | 2.5mm | 용량: | 24/32/36 위치 |
| 삽입 손실: | ≤0.20dB | 반사 손실: | ≥55dB(UPC) |
| 재료: | 스테인레스 스틸 | 차원: | 174*174*26mm |
| 순중량: | 1.3kg | 총중량: | 1.5KG |
| 적합한 기계: | CLX-02E, SFP-550 | APC 반사 특성: | ≥60db |
| MM 삽입 손실: | ≤0.50dB | MM 반사 손실: | ≥30dB |
| 곡률 반경: | 5~25mm(UPC), 5~12mm(APC) | ||
| 강조하다 |
스테인레스 스틸 S136 연마 장치,24/32/36 커넥터 용량 광섬유 연마 지그,독립 압축 IPC 구조 FC UPC 연마 홀더 |
||
제품 설명
- FC/UPC (PC) 커넥터에 특별히 설계된
- 간단하고 유연한 조작으로 쉬운 지그 변경
- 고효율 닦기: 시클 당 24, 32, 또는 36 개의 커넥터
- 최종 표면 품질에 대한 98%~100%의 첫 통과 양
- 각 커넥터에 대한 독립적 인 압축으로 IPC 구조
- 간섭과 함께 ≥98% 통과율 (IEC 표준에 따라 전형적인 100%)
- APC 반환 손실 ≥60dB, UPC 반환 손실 ≥55dB
- 삽입 손실 ≤0.20dB (보통)
- 사용 기간을 연장하기 위한 교체 가능한 액세서리
- SC, FC, ST, LC 커넥터에 맞춤형 디자인
| 모델 | FC-UPC-24 | FC-UPC-32 | FC-UPC-36 |
|---|---|---|---|
| 브랜드 | CLX | CLX | CLX |
| 커넥터 타입 | FC UPC | FC UPC | FC UPC |
| 끝면 | UPC | UPC | UPC |
| 페룰 직경 | 2.5mm | 2.5mm | 2.5mm |
| 용량 | 24개의 위치 | 32개의 위치 | 36개의 위치 |
| 삽입 손실 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 수익 손실 | ≥55dB (UPC) | ≥55dB (UPC) | ≥55dB (UPC) |
| 적용 | 융합된 FC UPC 커넥터 | 융합된 FC UPC 커넥터 | 융합된 FC UPC 커넥터 |
| 소재 | 스테인리스 스틸 | ||
| 크기 (L*W*H) | 174*174*26mm | ||
| 순중량/총중량 (kg) | 1.3kgs / 1.5kgs | ||
| 적당한 기계 | CLX-02E 닦기 기계, Seikoh Giken SFP-550 닦기 기계 및 유사한 기계 | ||
| 커넥터 타입 | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 삽입 손실 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 수익 손실 | ≥55dB | ≥60dB | ≥30dB |
| 매개 변수 | UPC 기준 | APC 기준 |
|---|---|---|
| 곡선 반지름 | 5~25mm | 5~12mm |
| 아펙스 오프셋 | 0~50μm | 0~50μm |
| 섬유 높이 | -100~+50μm | -100~+50μm |
| 각 | 1개 | 80.00+/-0.50° |
제품 하이라이트
고효율 FC/UPC 섬유 연마 장치는 98-100%의 1차 통과 수율로 주기당 최대 36개의 커넥터를 연마합니다. 내구성이 뛰어난 스테인리스 스틸로 제작되어 낮은 삽입 손실(<0.20dB)과 높은 반사 손실(≥55dB)을 보장합니다. 수리 가능한 디자인과 맞춤형 옵션이 제공됩니다.
