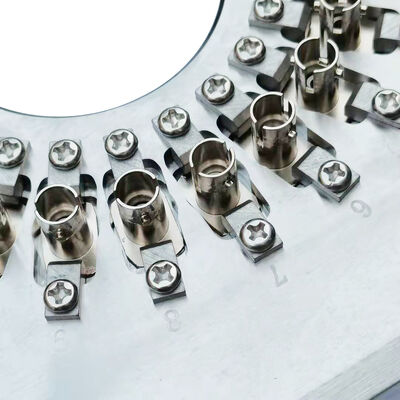

ST 광섬유 24/32 단속 닦기 장착 장치 고효율 및 삽입 손실 ≤0.20dB를 위해 가열 스테인리스 스틸 S136
제품 세부정보
| 재료: | 경화 스테인레스 스틸 s136 | 크기: | 174mmx174mmx26mm |
|---|---|---|---|
| 순중량: | 1.2KG | 섬유의 수: | 24,32 |
| 삽입 손실: | ≤0.20dB | 반사 손실: | ≥55dB(PC) |
| 페룰 직경: | 2.5mm | 용량: | 24위치, 32위치 |
| 끝면 타입: | PC, APC | 곡률 반경: | 5~25mm(UPC), 5~12mm(APC) |
| 정점 오프셋: | 0-50μm | 섬유 높이: | -100~+50μm |
| 각도: | 8.00+/-0.50°(APC) | 총중량: | 2.0 KGS |
| 적합한 기계: | CLX-02E, 세이코기켄 SFP-550 | ||
| 강조하다 |
경화 스테인레스 스틸 S136 연마 장치,1주기 광섬유 연마 지그의 24/32 커넥터,삽입 손실 ≤0.20dB ST 커넥터 연마 홀더 |
||
제품 설명
- ST-PC 커넥터에 특별히 설계된
- 간단하고 유연한 조작으로 지그를 쉽게 변경
- 높은 효율성: 한 순환에서 최대 24개 또는 32개의 커넥터를 닦습니다.
- 최종 표면 품질에 대한 첫 통과 수익은 98%~100%에 도달합니다.
- 각 커넥터에 대한 독립적 인 압축으로 IPC 구조
- 간섭률 ≥98% (일반적으로 IEC 표준에 따라 100%)
- PC 반환 손실 ≥55dB, 삽입 손실 ≤0.20dB (유형)
- 교체 할 수 있는 액세서리 사용 수명 연장
- 내구성을 위해 S136 고품질 강철으로 만들어졌습니다.
- SC, FC, ST, LC 커넥터 및 사용자 정의 디자인을위한 조그와 함께 제공됩니다.
| 모델 | ST-PC-24 | ST-PC-32 | ST-APC-26 |
|---|---|---|---|
| 브랜드 | CLX | CLX | CLX |
| 커넥터 타입 | ST PC | ST PC | ST APC |
| 끝면 | PC | PC | APC |
| 페룰 직경 | 2.5mm | 2.5mm | 2.5mm |
| 용량 | 24개의 위치 | 32개의 위치 | 26개의 위치 |
| 삽입 손실 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 수익 손실 | ≥55dB (PC) | ≥55dB (PC) | ≥60dB (APC) |
| 적용 | 조립된 ST PC 커넥터를 닦는 것 | 조립된 ST PC 커넥터를 닦는 것 | 조립된 ST APC 커넥터를 닦는 것 |
| 소재 | 스테인리스 스틸 S136 | ||
| 크기 (L*W*H) | 174*174*26mm | ||
| 순중량/총중량 | 10,5kg / 2,0kg | ||
| 적합 한 기계 | CLX-02E 닦기 기계, Seikoh Giken SFP-550 닦기 기계 및 유사한 기계 | ||
| 커넥터 타입 | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 삽입 손실 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 수익 손실 | ≥55dB | ≥60dB | ≥30dB |
| - 아니 | 매개 변수 | UPC 기준 | APC 기준 |
|---|---|---|---|
| 1. | 곡선 반지름 | 5~25mm | 5~12mm |
| 2. | 아펙스 오프셋 | 0~50μm | 0~50μm |
| 3. | 섬유 높이 | -100~+50μm | -100~+50μm |
| 4. | 각 | 1개 | 80.00+/-0.50° |
2010 년에 설립 된 Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd는 연구 개발, 생산,판매 후 서비스 및 기술 서비스우리는 고품질 제품을 판매하고 좋은 판매 후 서비스를 제공하는 것뿐만 아니라 고객에게 무료 기술 지원을 제공합니다.광섬유 커넥터 생산에서 발생하는 기술적 문제점, 우리는 효과적인 해결책을 제공합니다.
제품 하이라이트
ST 광섬유 연마 장치는 0.20dB 이하의 삽입 손실과 55dB 이상의 반사 손실로 사이클당 최대 32개의 ST-PC 커넥터를 연마합니다. 내구성을 위해 강화된 S136 강철로 제작되었습니다. 98-100%의 높은 1차 통과 수율. 2년 보증, MOQ 1개.
