Name: 32-섬유 경직 저항 고화 스테인레스 스틸 S136 FC UPC 광섬유 닦기 Jig
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: FC-UPC-32, FC/UPC32
Price: 2.00 USD
Availability: InStock

풍모 갤러리 제품 설명 따옴표를 요구하십시오

풍모

제품 사양

무게: 1.5KG

재료: 경화 스테인레스 스틸 s136

치수: 174mmx174mmx8mm

섬유의 수: 32

삽입 손실 SM/UPC: ≤0.20dB

삽입 손실 SM/APC: ≤0.20dB

삽입 손실 MM/UPC: ≤0.50dB

반사 손실 SM/UPC: ≥55dB

반사 손실 SM/APC: ≥60db

반사 손실 MM/UPC: ≥30dB

곡률 반경 UPC: 5-25mm

곡률 반경 APC: 5-12mm

정점 오프셋: 0-50μm

섬유 높이: -100~+50μm

앵글 APC: 8.00+/-0.50°

강조하다:

32-섬유 연마 고정구

내마모성 광섬유 연마 지그

경화 스테인레스 스틸 S136 FC UPC 연마 지그

기본 정보

원래 장소: 중국 광둥

브랜드 이름: chuanglixun

모델 번호: FC-UPC-32, FC/UPC32

결제 및 배송 조건

갤러리

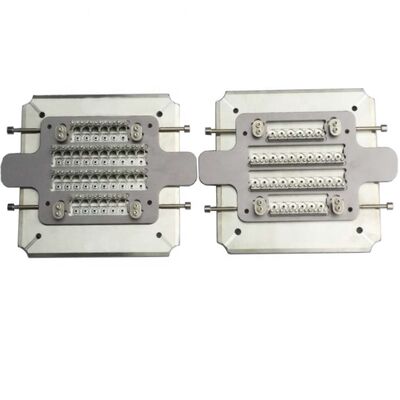

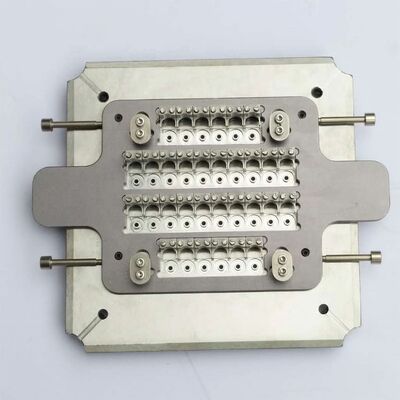

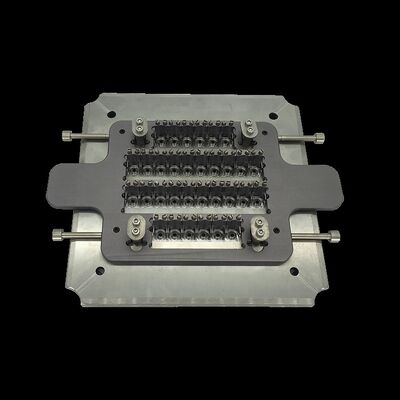

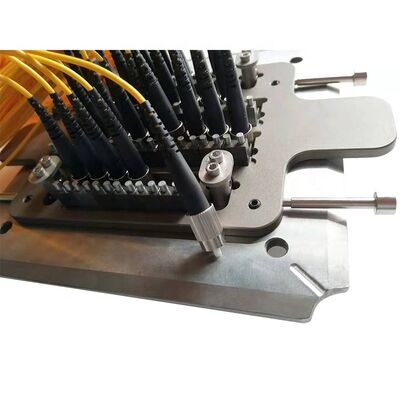

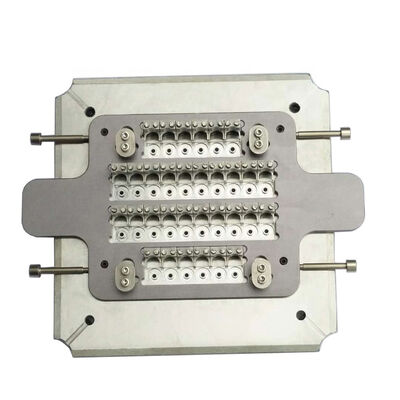

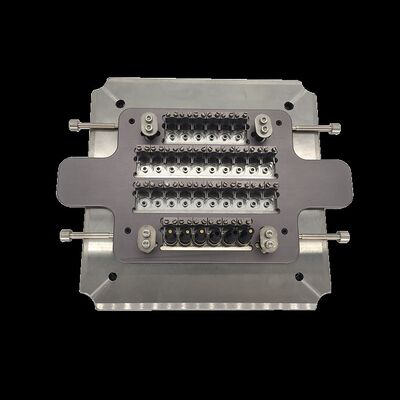

32-섬유 경직 저항 고화 스테인레스 스틸 S136 FC UPC 광섬유 닦기 Jig

제품 설명

FC UPC 32 섬유 닦기 기기

특수 설계에 의한 스레인 스틸 광섬유 손잡이 폴리싱 지그 FC UPC 커넥터에 대한 빠른 조립 및 해제 기능.

제품 특성

FC UPC 커넥터의 밀링 및 롤링을 위해 설계된
우수한 3D 통과율과 낮은 반복 수리율과 함께 고품질의 끝 면 닦기
쉽고 유연한 조작을 위한 빠른 조립 및 해체 장착장치
마모에 견고하고, 경직에 저항하는 변형에 저항하는 구조물
교체 가능한 FC UPC 펌프 어댑터 부착 장치가 펌프 수명을 연장합니다.

기술 사양

원산지	중국
브랜드 이름	춘글리슨
모델 번호	FC-PC-36
종류	광섬유 닦기 칩
섬유 포지션 수	32개의 위치
적용	FTTH, 광섬유 패치 케이블 생산
기능	FC UPC 커넥터
크기	174mm × 174mm × 20mm
무게	1.5kg
소재	강화 된 스테인레스 스틸 S136
패키지	쿠션 패드와 카튼 케이스
MOQ	1PCS

닦기 성능

고품질의 최종 표면 닦기, 흰 반점이나 긁힌 점이 없고, 섬유 가장자리가 잘 보인다.

삽입 손실 및 반환 손실 테스트 결과

커넥터 타입	SM/UPC	SM/APC	MM/UPC
삽입 손실	≤0.20dB	≤0.20dB	≤0.50dB
수익 손실	≥55dB	≥60dB	≥30dB

기하학 시험 결과

매개 변수	UPC 기준	APC 기준
곡선 반지름	5~25mm	5~12mm
아펙스 오프셋	0~50μm	0~50μm
섬유 높이	-100~+50μm	-100~+50μm
각	1개	80.00+/-0.50°

제조사 정보

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd는 2010년에 연구 개발, 생산,판매 후 서비스 및 기술 서비스우리는 고품질 제품, 포괄적인 판매 후 서비스, 광섬유 커넥터 생산 과제에 대한 무료 기술 지원을 제공합니다.
